下动式折弯机

  • 下动式折弯机
下动式折弯机
适用范围
下动式折弯机折小工件时比较灵活,动作也很快,模具离开工件就可以换步,所以在换步时间上非常快。

在线咨询
产品详情

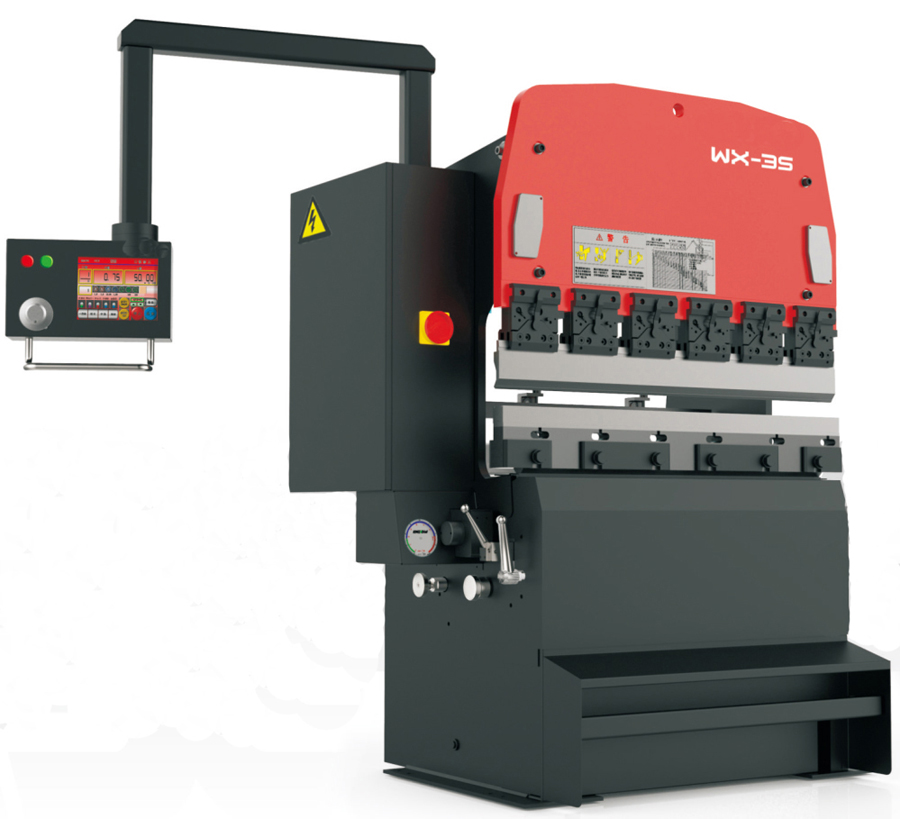

下动式折弯机


下动式数控折弯机

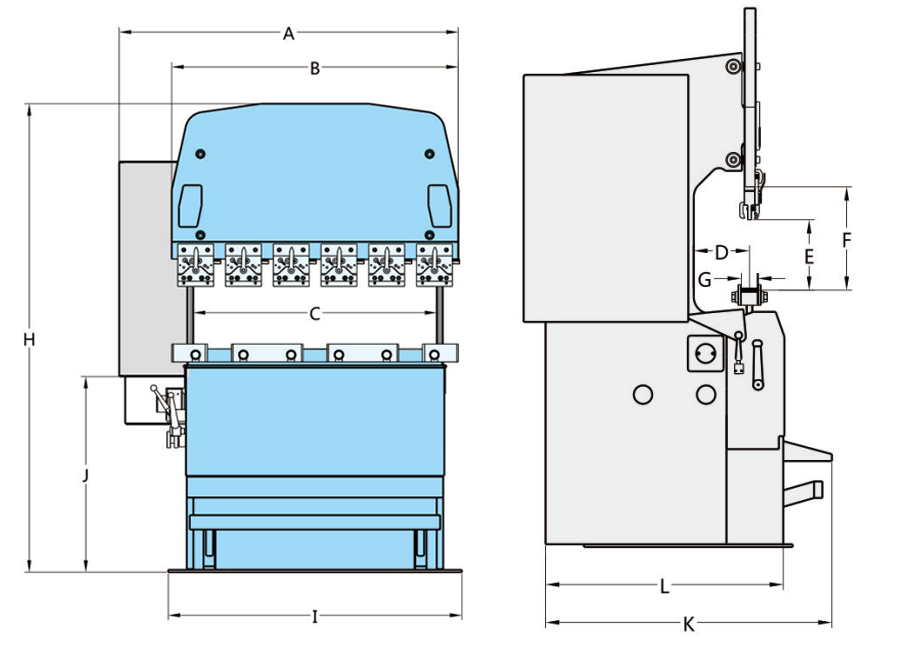

下动式折弯机尺寸

型号 A B C D E F G H I J K L
WX3512 1355 1200 1020 200 250 370 60 1960 1130 935 1025 905
WX1032 3055 3000 2550 400 250 370 90 2300 2800 1030 1555 1385


下动式折弯机主要技术参数:


参数名称

单位

型号

WX3512

WX3512

弯曲力

Kn

350

1000

工作台长度

mm

1200

3200

行程长度

mm

100

100

油缸数

pcs

1

3

上升速度

mm/s

38-45

38-50

工进速度

mm/s

7.7-8.5

7.7-8.5

下降速度

mm/s

60-80

100-120

电机功率

Kw

2.2

7.5

油箱容量

L

26

65

机器重量

Kg

1600

6400

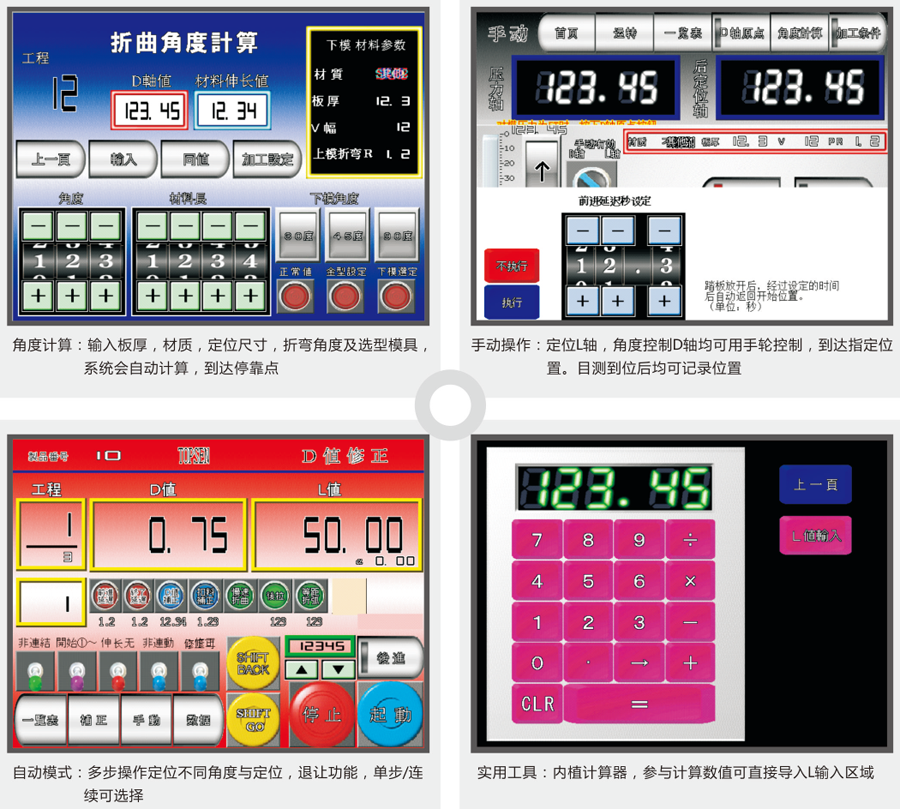

下动式数控折弯机系统操作

折弯机操作系统


本机为下传动控制的板料折弯机,机床的主要特点是电气和液压部分独立运行,下动作台在液压元件配合下传动下工作台上行,以达到折弯的目的。下工作台上行的变速点及开口行程均为机械部件控制。机床的电气部分主要控制后挡位的定位系统与折制不同角度时的深度控制。
本机下工作台可达到很高的定位精度和重复定位精度,制件精度高。
定 位 精 度:      ±0.02mm
重复定位精度:     ±0.02mm
